سرویس هیبرید E-Tech رنو؛ راهنمای ایران
این راهنمای تخصصی، اصول ایمن‌سازی، بازبینی و نگه‌داری سیستم‌های برقی و حرکتی خودروهای رنویی را که از فناوری سرویس هیبرید E-Tech رنو بهره می‌برند، برای شرایط کشور تشریح می‌کند؛ نکات عملی برای مالکان، سرپرستان تعمیرگاه و واحدهای خدمات پس از فروش ارائه شده است.

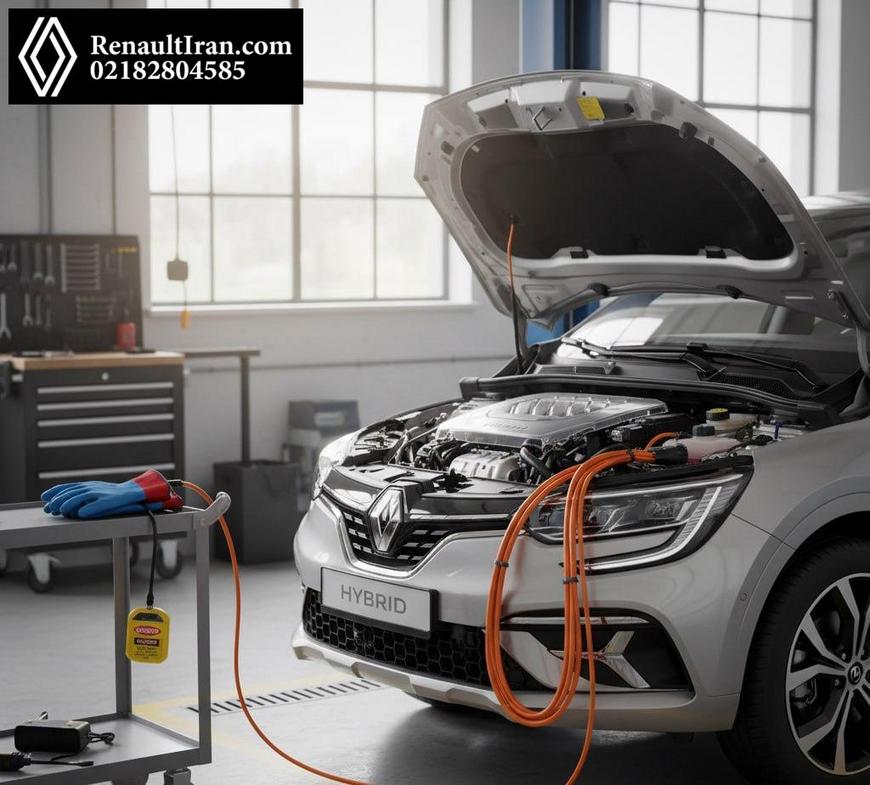

ایمنی ولتاژ بالا؛ قفل سرویس و دستکش عایق
سامانه‌های ولتاژ بالای هیبرید (HV) در محدوده صدها ولت کار می‌کنند و هرگونه سرویس بدون آماده‌سازی ایمن، خطر برق‌گرفتگی، آتش‌سوزی یا آسیب به قطعات قدرت را در پی دارد. رعایت قفل/برچسب ایمنی (LOTO)، استفاده از تجهیزات استاندارد و پیروی از رویه کارخانه الزامی است.
- تجهیزات حفاظت فردی: دستکش عایق کلاس ۰ با اینسرت کتانی، گارد صورت و کف‌پوش عایق.
- قفل سرویس: خارج‌کردن Service Plug/Interlock، نصب قفل و تگ هشدار روی سوکت نارنجی.
- راستی‌آزمایی بی‌برقی: اندازه‌گیری با مولتی‌متر CAT III/1000V روی باس‌ها؛ صبر طبق دستورالعمل برای دشارژ خازن DC-Link.
- ایمن‌سازی محیط: تحدید دسترسی، علامت‌گذاری ناحیه HV و دور نگه‌داشتن ابزار فلزی شُل.
فواصل سرویس پیشنهادی باتری و اینورتر
فواصل بازبینی به مدل HEV/PHEV، شرایط کارکرد و به‌روزرسانی‌های فنی بستگی دارد. در نبود کمپین خاص، الگوی زیر برای بسیاری از مدل‌های بازار ایران قابل اتکا است:
- بازبینی دوره‌ای سامانه HV: هر ۲۰ هزار کیلومتر یا ۱۲ ماه (هر کدام زودتر).
- خنک‌کاری اینورتر و مدار باتری: پایش سطح/کیفیت مایع هر ۲۰ هزار کیلومتر؛ سرویس یا تعویض طبق توصیه سازنده در بازه‌های بلندمدت.
- ترمزها و بازیابی انرژی: تمیزکاری و روانکاری کالیپرها هر ۲۰ تا ۳۰ هزار کیلومتر برای حفظ توزیع ترمز و کارایی بازیابی.
- باتری کمکی ۱۲ ولت: تست بار و شارژ هر ۱۲ ماه؛ ولتاژ پایین ۱۲V موجب خطای سامانه HV می‌شود.
- بازبینی اتصالات نارنجی و عایق‌سنجی: در سرویس‌های سالانه یا پس از هر ضربه/آسیب.
چرا سرویس هیبرید E-Tech رنو باید تخصصی انجام شود؟
معماری چندمنظوره E-Tech شامل موتور/ژنراتورهای الکتریکی، گیربکس چندحالته، اینورتر، واحد مدیریت باتری و شبکه کنترل است. عیب‌یابی دقیق آن به تجهیزات تشخیصی رنویی، روش‌های ایمن‌سازی HV و دانش نرم‌افزارهای کنترلی نیاز دارد. مداخله غیرتخصصی می‌تواند به از دست‌رفتن گارانتی، آسیب اینورتر و خطاهای دائمی در BMS منجر شود.
- ابزار تخصصی: CLIP/DDT2000 یا OBD سازگار با پروفایل‌های رنو.
- اندازه‌گیری ایمن: مولتی‌متر CAT III و ترمومتر مادون‌قرمز برای رصد دمای اینورتر/مدول‌ها.
- کالیبراسیون نرم‌افزاری: برنامه‌ریزی ECUهای پیشرانه، BMS و کنترلرهای هیبرید طبق نسخه مجاز.
سرویس سیستم بازیابی انرژی و خنک‌کاری
سرویس سیستم بازیابی انرژی شامل پایش عملکرد ترمز احیایی، سلامت سنسورهای پدال و هم‌ترازی توزیع ترمز با بخش اصطکاکی است. کاهش راندمان احیا، داغی بیش از حد ترمزها و مصرف سوخت بالا نشانه‌های اختلال‌اند.
- سرویس سیستم بازیابی انرژی: بررسی فراخوان‌های مرتبط، کالیبراسیون سنسور پدال و آزمون درصد احیا در تست جاده‌ای.
- خنک‌کاری اینورتر: ارزیابی جریان هوا/مایع، تمیزی رادیاتور و عملکرد فن‌ها؛ رسوب یا آلودگی باعث افت توان و خطای حرارتی می‌شود.
- سرویس مایع خنک‌کننده: استفاده از ضدیخ/ضدزنگ تاییدشده؛ هرگز مایعات ناسازگار مخلوط نکنید.
بررسی سلامت پک باتری و سن SOC/SOH
پک باتری قلب سیستم هیبرید است. دو شاخص کلیدی، SOC (درصد شارژ لحظه‌ای) و SOH (سلامت نسبی) هستند. خوانش آن‌ها باید با ابزار تشخیصی و تحت شرایط پایدار دمایی انجام شود.
- SOC: برای آزمون، خودرو را به دمای کاری برسانید، مصرف‌کننده‌های پرقدرت را خاموش و در سطح شارژ ثابت اندازه‌گیری کنید.
- SOH: با CLIP از منوی BMS بخوانید؛ کاهش تدریجی طبیعی است اما افت تند نیازمند بررسی سلولی/ماژولی است.
- تراز سلولی: اختلاف ولتاژ سلول‌ها و مقاومت داخلی نشانگر فرسودگی ناهمگن است.
چگونه از افت ظرفیت باتری پیشگیری کنیم؟
- پرهیز از ماندن طولانی‌مدت در SOC بسیار بالا یا بسیار پایین؛ استفاده عادی بهترین است.
- اجتناب از گرمای طولانی؛ پارک در سایه و سلامت مدار خنک‌کاری را جدی بگیرید.
- برای PHEV: شارژر تاییدشده، پریز ارت استاندارد و محافظ نوسان برق شهری استفاده شود.
آپدیت‌های نرم‌افزاری مرتبط با هیبرید
به‌روزرسانی‌های نرم‌افزاری می‌توانند نقشه‌های کنترل انرژی، الگوریتم شارژ/دشارژ و پایداری تغییر مودها را بهبود دهند. هر سرویس دوره‌ای باید شامل استعلام نسخه ECU، BMS، TCU و اینورتر باشد.
- کاهش هشدارهای کاذب: آپدیت BMS برای پایش دقیق‌تر دما/ولتاژ سلول‌ها.
- بهبود نرمی تغییر حالت: کالیبراسیون واحد هیبرید و گیربکس.
- سازگاری با سوخت و اقلیم: نگاشت‌های جدید جهت گرمای بالا و ترافیک سنگین.
تست جاده‌ای: تعویض بین مودهای EV/Hybrid
پس از سرویس، تست جاده‌ای ساختارمند اهمیت دارد. هدف، ارزیابی نرمی گذار بین EV/Hybrid، سطح احیا در کاهش سرعت، و نبود کد خطای فعال است.
- چرخه شهری: توقف‌وحرکت با شتاب‌های آرام؛ بررسی ورود/خروج EV بدون تکان یا صدای غیرعادی.
- شیب ملایم: ارزیابی توان پیوسته و دمای اجزا با ابزار دیاگ در زمان واقعی.
- ترمز احیایی: سنجش درصد کاهنده و ماندگاری احیا پیش از درگیر شدن ترمز اصطکاکی.
زمان مناسب برای مراجعه به سرویس تخصصی
- نمایش چراغ هشدار هیبرید یا پیام محدودیت توان.
- افزایش دمای اینورتر/باتری یا صدای نویز از محفظه قدرت.
- افت محسوس احیا، افزایش مصرف یا تقه در تعویض مودها.
نکات ایران‌محور: گرما، ترافیک و برق شهری
اقلیم گرم، ترافیک فشرده و گردوغبار، شاخص‌های کلیدی نگه‌داری را تغییر می‌دهند.
- گرمای تابستان: تمیزی رادیاتورها، سلامت فن‌ها و سطح مایع خنک‌کاری را ماهانه وارسی کنید.
- ترافیک سنگین: استفاده از حالت‌های اقتصادی، پرهیز از گاز و ترمز پیاپی، و بهره از ترمز موتور/احیا (B) مؤثر است.
- گردوغبار: فیلتر هوای کابین/پیشرانه را زودتر تعویض کنید تا مسیرهای خنک‌کاری مسدود نشود.
- برق شهری برای PHEV: پریز ارت‌دار مستقل، سیم‌کشی سالم و اجتناب از چندراهی غیراستاندارد.
مسیر انجام سرویس مرحله‌به‌مرحله (HowTo)
- پذیرش و شرح عیب: ثبت نشانه‌ها، سابقه سرویس و شرایط بروز ایراد.
- ایمن‌سازی HV: خاموش، جداسازی Service Plug، LOTO و راستی‌آزمایی صفر ولت.
- اسکن تشخیصی: خواندن کدها/فریزفریم، تست‌های هدایت‌شده CLIP.
- بازبینی مکانیکی: اتصالات نارنجی، بست‌ها، مسیرهای خنک‌کاری و نشتی‌ها.
- سرویس‌های دوره‌ای: مایع خنک‌کننده تاییدشده، تمیزکاری رادیاتور، سرویس ترمز و بررسی باتری ۱۲V.
- به‌روزرسانی نرم‌افزار: استعلام نسخه‌ها و اعمال آپدیت‌های مجاز.
- مونتاژ و ایمن‌سازی نهایی: نصب دقیق Service Plug و تست عایق.
- تست جاده‌ای و تحویل: تأیید عملکرد مودها، گزارش شفاف و توصیه‌های نگه‌داری.
برآورد هزینه دوره‌ای و قطعات مصرفی
عدد دقیق با توجه به مدل HEV/PHEV، وضعیت خودرو و کمپین‌های جاری تعیین می‌شود؛ جدول زیر بازه‌های معمول در سرویس‌های دوره‌ای را نشان می‌دهد:
| آیتم | بازه | مدت | هزینه حدودی |
|---|---|---|---|
| اسکن و گزارش جامع | سالانه | ۴۵–۶۰ دقیقه | ۰٫۸–۱٫۵ میلیون تومان |
| سرویس خنک‌کاری اینورتر/باتری | سالانه بررسی | ۶۰–۹۰ دقیقه | ۱٫۲–۳ میلیون تومان |
| کالیبراسیون و آپدیت‌ها | طبق نیاز | ۳۰–۶۰ دقیقه | ۱–۲٫۵ میلیون تومان |
| سرویس ترمز و احیا | ۲۰–۳۰ هزار کیلومتر | ۶۰–۹۰ دقیقه | ۱–۲ میلیون تومان |
| باتری ۱۲ ولت (در صورت تعویض) | ۲–۴ سال | ۳۰ دقیقه | ۳–۶ میلیون تومان |
در صورت نیاز به تعمیر پک باتری یا اینورتر، پیش‌فاکتور مبتنی بر عیب‌یابی دقیق و قطعات تاییدشده صادر می‌شود.
سوالات متداول
آیا سرویس دوره‌ای هیبرید با خودروهای بنزینی تفاوت زیادی دارد؟
بله؛ به‌دلیل وجود مدار ولتاژ بالا، اینورتر و مدیریت انرژی، رویه‌های ایمن‌سازی و تست نرم‌افزاری الزامی است و ابزار تشخیصی اختصاصی نیاز دارد.
افت ظرفیت باتری از چه سطحی نگران‌کننده است؟
به‌طور عمومی SOH زیر ۷۰٪ نیازمند ارزیابی دقیق است؛ اما تفسیر آن باید با دمای کاری، تاریخچه کارکرد و نتایج تست تعادلی همراه باشد.
آیا شست‌وشوی محفظه موتور با فشار قوی برای هیبرید مجاز است؟
خیر؛ اسپری آب پرفشار می‌تواند به اتصالات HV و واحدهای الکترونیکی آسیب بزند. تمیزکاری تنها به روش خشک یا با رطوبت کنترل‌شده و پوشش نقاط حساس انجام شود.
نشانه‌های اختلال در اینورتر چیست؟
افزایش دمای ثبت‌شده، محدودیت توان، نویز الکترونیکی، پیام خطای شارژ/احیا و کدهای DTC مرتبط با عایق یا دما از نشانه‌های رایج هستند.
در ترافیک سنگین چگونه از سیستم هیبرید بهتر استفاده کنم؟
از حالت‌های اقتصادی استفاده کنید، شتاب‌گیری نرم داشته باشید، از حالت B برای احیا بهره ببرید و سلامت خنک‌کاری را پیوسته پایش کنید.
شفافیت خدمات و مدارک
پس از پایان کار، گزارش چاپی شامل کدهای خوانده/پاک‌شده، نتایج تست جاده‌ای، وضعیت SOC/SOH، نسخه نرم‌افزارها و فهرست قطعات مصرفی ارائه می‌شود. فاکتور رسمی با شرح ردیف‌ها و گارانتی قطعاتِ تاییدشده صادر خواهد شد.
